Hệ thống camera giám sát (CCTV) đóng vai trò như những "mắt thần" duy trì an ninh, giám sát an toàn lao động và quản lý vận hành liên tục tại các nhà xưởng, tòa nhà cao tầng và cơ sở hạ tầng công nghiệp. Được bố trí trên diện rộng và thường xuyên lắp đặt ở các vị trí cô lập trên cao, hệ thống này trở thành đối tượng chịu rủi ro cao nhất trước các thảm họa thiên tai, đặc biệt là hiện tượng giông sét. Để tối ưu hóa chi phí vận hành và bảo vệ toàn vẹn dữ liệu, việc trang bị các module thiết bị bảo vệ xung điện chuyên dụng là yêu cầu cấp bách hàng đầu hiện nay đối với mọi nhà quản lý hạ tầng.
1. Hiểm họa âm thầm: Sét lan truyền phá hủy linh kiện nhạy cảm như thế nào?
Đa số các sự cố phá hủy hệ thống camera không đến từ những cú sét đánh trực diện vào cột thép. Thực tế trong quá trình vận hành thì đa số các sự cố hư hỏng nghiêm trọng đối với thiết bị điện – điện tử có liên quan đến hiện tượng quá điện áp do sét lan truyền. Khi xảy ra sét đánh xuống đất hoặc vào các công trình lân cận, dòng điện sét biến thiên với tốc độ cực nhanh sẽ sinh ra một từ trường biến thiên cường độ lớn trong khu vực xung quanh điểm sét đánh. Từ trường biến thiên này sẽ sinh ra dòng xung sét cảm ứng rất lớn trên đường dây phá hủy thiết bị điện điện tử kết nối với đường dây này:
- Xung sét lan truyền theo đường cáp nguồn: Xâm nhập vào các thiết bị điện kết nối với đường dây điện trong hệ thống phá hủy bộ nguồn, bo mạch điện tử của đầu ghi hình và màn hình giám sát trung tâm.
- Xung lan truyền theo đường cáp tín hiệu (LAN / Đồng trục): Cáp tín hiệu đi ngoài trời với chiều dài lớn gây tiềm ẩn nguy cơ xung sét xâm nhập rất lớn. Dòng xung sét này (điện áp và dòng điện lớn) xâm nhập vào các thiết bị như Camera, Switch mạng qua cáp LAN làm cháy hỏng chip xử lý và bo mạch điện tử của các thiết bị này.
Thiệt hại do sét đánh: Mất dữ liệu ghi hình dẫn đến chuỗi cung ứng giám sát an ninh bị gián đoạn, kèm theo chi phí thay mới vật tư lên đến hàng chục, hàng trăm triệu đồng.
2. Giải pháp ứng dụng thiết bị bảo vệ xung điện (SPD) chuyên dụng
Để dập tắt hoàn toàn dòng xung điện áp cao trước khi chúng tiếp cận và phá hủy linh kiện, giải pháp triệt để nhất là tích hợp các thiết bị bảo vệ xung điện chuyên dụng SPD (Surge Protective Device - Thiết bị chống xung quá áp) tại các phân vùng cốt lõi:
- Phân khúc bảo vệ mạng nguồn: Sử dụng công nghệ MOV+GDTvới khả năng xử lý dòng xung sét lớn bảo vệ an toàn tủ điện trung tâm khỏi các xung đột biến từ lưới điện hạ thế.
- Phân khúc bảo vệ đường tín hiệu (Camera IP và Analog): Triệt tiêu dòng xung quá áp cảm ứng trên lõi dây cáp mạng hoặc cáp đồng trục, bảo toàn vẹn toàn vẹn tín hiệu truyền dẫn hình ảnh không bị gián đoạn hay nhiễu sọc.

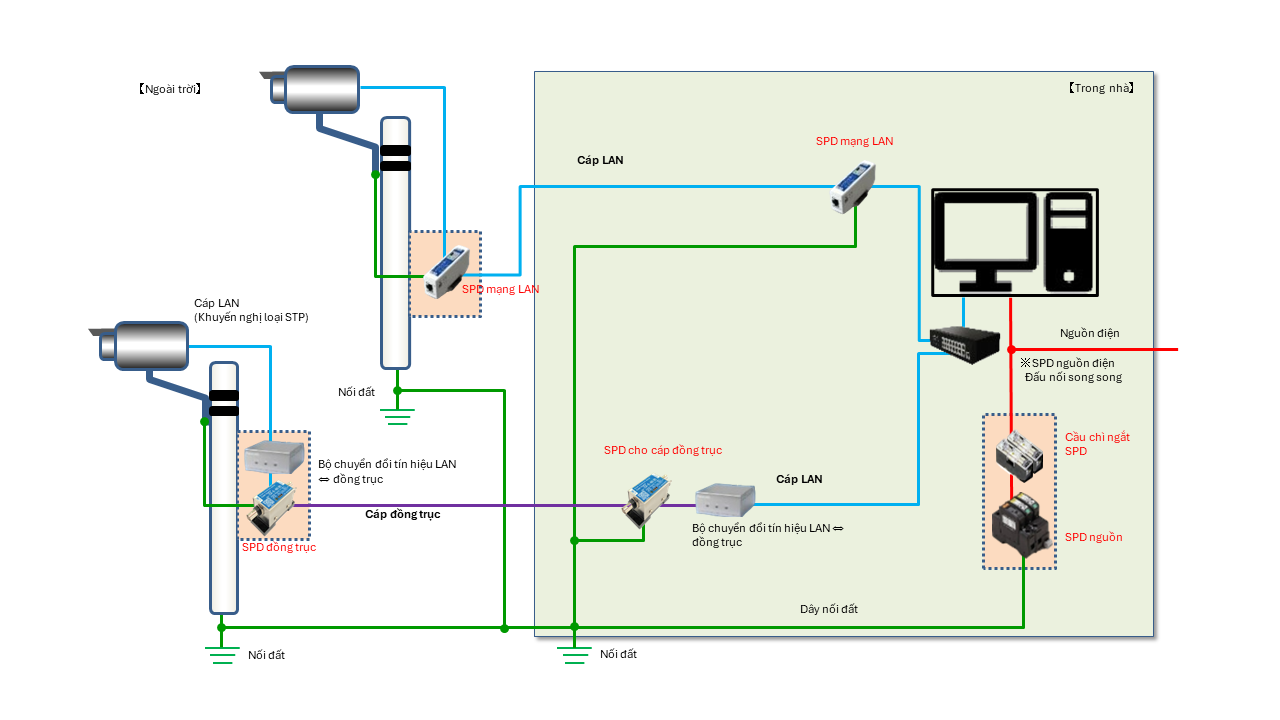

Ví dụ giải pháp lắp đặt SPD chống sét cho hệ thống camera giám sát
3. Danh mục thiết bị chống sét camera cao cấp từ Sankosha Nhật Bản
Là thương hiệu có bề dày kinh nghiệm trong lĩnh vực chống sét toàn diện tại Nhật Bản, các dòng sản phẩm SPD của Sankosha được thiết kế với thời gian đáp ứng nhanh, cùng khả năng chịu đựng tốt trong điều kiện môi trường khắc nghiệt, phù hợp với đặc thù khí hậu nhiệt đới gió mùa tại Việt Nam (độ ẩm cao, nhiệt độ và biên độ nhiệt lớn, mưa bão thường xuyên):
| Dòng thiết bị | Mã sản phẩm tham khảo | Đặc tính |
| Thiết bị chống sét đường nguồn cấp 2 | SMBP-MZSR200JK1AR | Là dòng SPD thông minh tích hợp bộ đếm sét, cảnh báo suy giảm và tiếp điểm giám sát từ xa, bảo vệ thiết bị điện an toà, tin cậy khỏi xung quá áp bằng công nghệ MOV+GDT |
| Cầu chì chuyên dụng | FDS-20kA-NB | Phối hợp an toàn với SPD, ngắt kết nối SPD khỏi hệ thống điện trong trường hợp xảy ra sự cố ngắn mạch một cách chính xác. |
| Thiết bị chống sét đường mạng LAN | LAN-CAT6A-P+II(R) | Thiết kế chuyên dụng cho camera IP, đáp ứng băng thông cao chuẩn Cat6A, tỉ lệ tổn thất đường truyền nhỏ, không lag hình 4K |
| SPD Cáp đồng trục | CX-E-60(R) | Bảo vệ đường truyền tín hiệu camera Analog, triệt tiêu dòng điện nhiễu, thời gian phản ứng nhanh |
📌 LIÊN HỆ KỸ SƯ SANKOSHA ĐỂ NHẬN PHƯƠNG ÁN CẤU HÌNH CHO DỰ ÁN
Do mỗi công trình nhà xưởng, tòa nhà đều có đặc thù riêng về chiều dài tuyến cáp, mật độ thiết bị và điện trở đất khác nhau, cấu hình tích hợp luôn đòi hỏi sự khảo sát chuyên biệt từ chuyên gia. Để bảo mật chất xám công nghệ và đảm bảo hiệu quả bảo vệ cao nhất, sơ đồ đấu nối chi tiết sẽ được các kỹ sư thiết kế và gửi riêng cho từng dự án.
